Información Básica.
Descripción de Producto

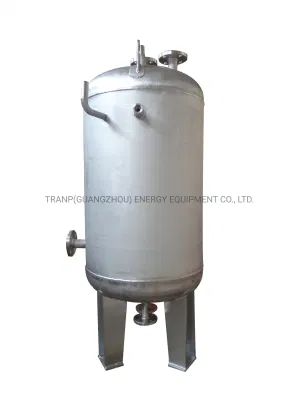

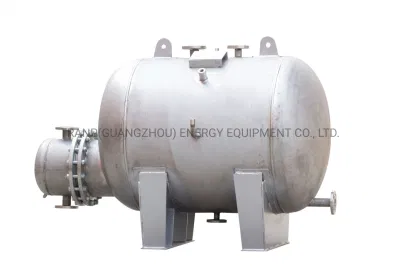

El intercambiador de calor volumétrico es un equipo independiente, como calentador, refrigerador y condensador, etc.; también puede formar parte de un equipo de proceso, como el intercambiador de calor en una torre de síntesis de amoníaco. Debido a las limitaciones del proceso de fabricación y el nivel científico, el intercambiador de calor temprano solo puede utilizar una estructura simple, y el área de transferencia de calor es pequeña, grande y voluminosa. Con el desarrollo de la tecnología de fabricación, el intercambiador de calor de volumen se actualiza gradualmente y se diseña con los requisitos actuales. No solo tiene una gran área de transferencia de calor por unidad de volumen, sino que también tiene un mejor efecto de transferencia de calor, que se ha convertido en un intercambiador de calor típico en la producción industrial durante mucho tiempo.
Tubo enrollado: 1,6MPa
Tanque: 0,6/1,0/1,6MPa
Materiales de componentes:
Tubo en espiral: Acero inoxidable No,304 y cobre rojo
Tanque: Acero inoxidable No,304 y acero al carbono
Proporcione los siguientes parámetros de trabajo, le proporcionaremos sugerencias de diseño y selección profesional.
| Capacidad (kW/Kcal/h) | |||
| Lado caliente medio | Lado frío medio | ||
| Caudal | Caudal | ||
| Temperatura de entrada | Temperatura de entrada | ||
| temperatura de salida | temperatura de salida | ||
| Presión de trabajo | Presión de trabajo | ||
| Caída de seguridad permitida | Caída de seguridad permitida | ||
Características
Puesta en marcha rápida:debido a la estructura especial de este producto, el agua caliente generada a partir de ella puede llegar rápidamente a la salida de agua caliente en la parte superior del tanque, y por lo tanto puede proporcionar agua caliente sin la necesidad de calentar la mayor parte del agua fría.
Alto coeficiente de transferencia de calor:con un elemento de transferencia de calor de alto efecto que se presenta por un alto coeficiente de transferencia de calor y una micrordilación continua de un tubo enrollado flotante en el proceso de intercambio de calor, el tubo enrollado flotante puede realizar una transferencia de calor dinámica y mejorar sustancialmente el rendimiento del intercambiador de calor.
Posibilidad remota de incrustación:como el tubo enrollado flotante se adopta en el intercambiador de calor, y el fluido que fácilmente forma turbulencia tiene un efecto de enjuague bastante fuerte en la superficie de la pared del tubo de intercambio de calor, la posibilidad de incrustación es remota.
Parámetro técnico de uso del intercambiador de calor de volumen para referencia:
| parámetros técnicos del intercambiador de calor volumétrico | |||||||
| (Fuente de calor:vapor saturado 0,4MPa o agua no caliente 90°C, temperatura de salida del lado frío 60 °C ) | |||||||
| Tipo | carga térmica 104kcal/h. | volumen | diámetro nominal | cota de límite | presión de diseño | equipo red wgight | |
| vapor | agua caliente | m 3 | mm | mm | MPa | kg | |
| JMF2-1.0-1000 | 20 | 10 | 1,0 | 1000 | φ1000*1860 | 0,6/1,0/1,6 | 320/405/530 |
| JMF3-1.0-1000 | 30 | 15 | 345/430/555 | ||||
| JMF4-1.0-1000 | 40 | 20 | 370/455/580 | ||||
| JMF4-1.5-1000 | 40 | 20 | 1,5 | 1100 | φ1100*2180 | 0,6/1,0/1,6 | 425/535/695 |
| JMF5-1.5-1000 | 50 | 25 | 450/560/720 | ||||
| JMF6-1.5-1000 | 40 | 30 | 757/585/745 | ||||
| JMF4-2.0-1200 | 40 | 20 | 2,0 | 1200 | φ1200*2300 | 0,6/1,0/1,6 | 530/665/935 |
| JMF6-2.0-1200 | 60 | 30 | 580/710/985 | ||||
| JMF8-2.0-1200 | 80 | 30 | 630/760/1035 | ||||
| JMF6-3.0-1400 | 60 | 30 | 3,0 | 1400 | φ1400*2685 | 0,6/1,0/1,6 | 655/830/1170 |
| JMF8-3.0-1400 | 80 | 40 | 705/880/1220 | ||||
| JMF10-3.0-1400 | 100 | 50 | 750/930/1270 | ||||
Acerca de la garantía
Prometemos 1 años de garantía, todos los costes pertinentes razonables serán asumidos por nosotros en el primer año si nuestro intercambiador de calor no funciona debido a problemas de calidad, sólo la guía de operación de reparación gratuita está disponible en el resto de los años a través de correo electrónico / Fax / Teléfono
PREGUNTAS FRECUENTES
1. P: ¿Cuánto tiempo podemos entregar los bienes?
R: Sería 15-25 días después del pago y dibujo de boceto confirmado
2. P: ¿puede su empresa proporcionar una garantía post-venta?
R: Sí, podemos proporcionar 1 años de garantía post-venta contra la fecha B/L.
3. P: ¿Qué condiciones de pago puedes aceptar?
R: Podemos aceptar L/C, T/T, etc.
4. P: ¿puedes aceptar un pedido personalizado?
R: Sí, aceptamos, tenemos un grupo técnico muy profesional que puede diseñar los productos especiales de acuerdo con su parámetro básico/ hoja de datos/ dibujos o muestra.
5. P: ¿tiene su propia fábrica o simplemente es una empresa comercial?
R: Somos el grupo de fábricas directas, uno está en la ciudad de Guangzhou, provincia de Guangdong, otro está en la ciudad de Huanggang, provincia de Hubei.
6. P: ¿es aceptable el pedido OEM para su empresa?
R: Sí, OEM es bienvenido.
7. P: ¿Qué tipo de equipo se utiliza para el proceso de fabricación?
R: Una serie de equipos de alta tecnología utilizados en el proceso de fabricación,
Incluye máquina hidráulica especial para intercambiador de calor de placas, máquina de corte automática CNC,
Máquina automática de soldadura por arco de trigo, máquina automática de soldadura por plasma, máquina de enrollado de placas CNC, máquina de cizallamiento , etc.
Estas máquinas
8. P: ¿Cuáles son los certificados y el poder blando utilizados en el proceso de fabricación?
R: Trop ha obtenido la certificación ISO9001, la certificación CE,
certificación empresarial estandarizada y varios certificados de patente de modelo de utilidad, con personal técnico e ingeniero profesional dedicado al diseño de equipos de intercambio de calor, sistemas térmicos y sistemas de recuperación ambiental. Ayudaremos a los clientes a calificar certificados CE u otros certificados extranjeros en diferentes áreas de la palabra.
9 .Q: ¿Qué material y normas se utilizan para los productos?
R: Todos los productos se fabrican conforme a las normas nacionales,
includingTSG21-2016,NB/T47004-2009,GB150,1-4-2011,GB/T151-2014,GB/T14296-2008 y demás
10.Q: ¿Cuál es el procedimiento de inspección de calidad para mantener la calidad del producto?
R: Trop ha proporcionado una regulación de inspección profesional para los controles finales de calidad de todos los productos, para controlar estrictamente la calidad de los productos de nuestro almacén.
