Bloque alto anticorrosivo para el que se utiliza el intercambiador de calor de todas las placas soldadas Petróleo crudo

Obtenga su bloque alto anticorrosivo para intercambiadores de calor de placas soldadas de petróleo crudo en nuestra fábrica. ¡Alta calidad y rendimiento garantizado!
Solicitar un presupuesto

Detalles del producto

Información Básica.

No. de Modelo.
HT
Material
Acero inoxidable
presión de diseño
fv~3,2mpa
temperatura de diseño
-20~350 grados c
grosor de la placa
0,8~1,2 mm
separación de placas
8~10 mm
material de la placa
304l/316l/904l/254smo
Paquete de Transporte
Wood
Especificación
Max. 2000 square meter
Marca Comercial
SHPHE
Origen
Shanghai, China
Código del HS
84195000
Capacidad de Producción
1000 Pieces/Year

Descripción de Producto


INTRODUCCIÓN DEL PRODUCTO

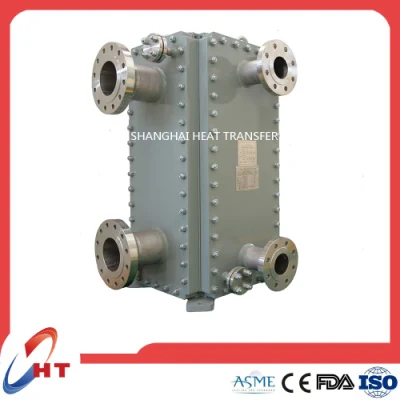

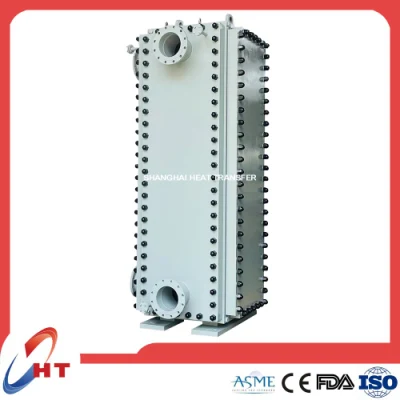

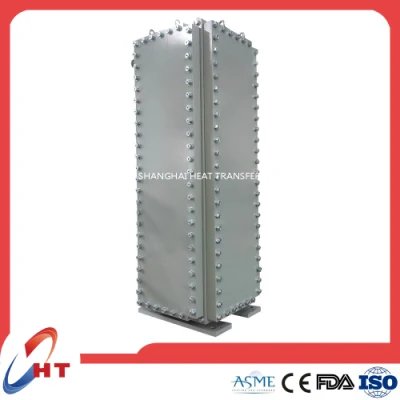

HT-Bloc está compuesto por un paquete de placas y un bastidor. El paquete de placas es cierto número de placas soldadas juntas para formar canales, luego se instala en un bastidor, que está formado por cuatro vigas de esquina, placas superior e inferior y cuatro paneles laterales. El bastidor está conectado mediante pernos y se puede desmontar fácilmente para realizar tareas de mantenimiento y limpieza. Hay tres patrones de placa diferentes, corrugados, con clavos y con hoyuelos , para cumplir con diferentes requisitos de proceso.
High Anti-Corrosive Bloc All Welded Plate Heat Exchanger Used for Crude Oil

PRINCIPIOS DE TRABAJO
Los medios fríos y calientes fluyen alternativamente en canales soldados entre las placas. Cada medio fluye en una disposición de flujo cruzado dentro de cada paso. Para la unidad de paso múltiple, el flujo de material en contracorriente. La  configuración de flujo flexible hace que ambas partes mantengan la mejor eficiencia térmica. Y la configuración del flujo puede reorganizarse para adaptarse al cambio del caudal o la temperatura en el nuevo trabajo.

High Anti-Corrosive Bloc All Welded Plate Heat Exchanger Used for Crude Oil

VENTAJAS
El paquete de placas está completamente soldado sin junta;
El bastidor se puede desmontar para la reparación y limpieza;
Estructura compacta, alta eficiencia térmica y tamaño reducido;
El diseño exclusivo de π angle TM evita la "zona muerta ";
La soldadura a tope de las placas evita el riesgo de corrosión de las grietas;
La configuración de flujo flexible puede garantizar una alta eficiencia térmica constante;
La ruta de flujo corta se ajusta a la función de condensación de baja presión y permite una caída de presión muy baja.
Una variedad de formas de flujo se une a todo tipo de procesos complejos de transferencia de calor.





CARACTERÍSTICAS
Diseño  temperatura/ºC -20~350
Presión de diseño/MPa FV~3,2
Area/m2 1.4~860
Espacio entre placas/mm 8~10
Espesor de la placa/mm 0,8~1,2
Modelo BC20/BC40/BC60/BC75/BC120
Material de la placa 304L,316L,904L,254SMO


APLICACIONES
1.Refinería
Precalentamiento del petróleo crudo
Condensación de gasolina, queroseno, diesel, etc.
2.Gas natural
Endulzante de gas, descarburización --magro / rico servicio de disolventes
Deshidratación de gases -- recuperación de calor en sistemas TEG
3.aceite refinado
Edulcorante de aceite crudo -- intercambiador de calor de aceite comestible
4.Coca-Cola sobre las plantas
Refrigeración de depurador de licor de amoníaco
Benzoilzed aceite calefacción, refrigeración
5.Afinar azúcar
Zumo mezclado, calentamiento de zumo fumigado
Calentamiento de zumo de amarre a presión
6.pulpa y papel
Recuperación de calor de ebullición y fumigación
Recuperación de calor del proceso de blanqueo
Calentamiento de líquidos de lavado
7. Etanol combustible
Intercambio de calor líquido a líquido fermentado
Precalentamiento de la solución de etanol
8.Productos químicos especializados, Metalurgia, producción de fertilizantes, Fibra química, planta de tratamiento de agua, etc..




High Anti-Corrosive Bloc All Welded Plate Heat Exchanger Used for Crude Oil High Anti-Corrosive Bloc All Welded Plate Heat Exchanger Used for Crude Oil

CLIENTES Y REFERENCIA

High Anti-Corrosive Bloc All Welded Plate Heat Exchanger Used for Crude Oil

High Anti-Corrosive Bloc All Welded Plate Heat Exchanger Used for Crude Oil
High Anti-Corrosive Bloc All Welded Plate Heat Exchanger Used for Crude Oil High Anti-Corrosive Bloc All Welded Plate Heat Exchanger Used for Crude Oil High Anti-Corrosive Bloc All Welded Plate Heat Exchanger Used for Crude Oil High Anti-Corrosive Bloc All Welded Plate Heat Exchanger Used for Crude Oil

High Anti-Corrosive Bloc All Welded Plate Heat Exchanger Used for Crude Oil
High Anti-Corrosive Bloc All Welded Plate Heat Exchanger Used for Crude Oil
